Unity3D的SRP,Static Batching、Dynamic Batching和GPU instancing

请尊重原作者的工作，转载时请务必注明转载自：www.xionggf.com

所谓的draw call batching（绘制批处理），就是指对将要绘制的N个网格，在保持渲染结果正确的前提下，将draw call进行合并，以一整批，而不是单个的方式，向GPU提交这些draw call操作。 绘制批处理有若干种实现方式，有些方式只是减少了提交draw call的次数，但执行draw call的次数没变少。有些方式则是直接减少了draw call的数量。

在《Unity DrawCall、Batch、SetPassCall的区别》一文中对Batching的解释很到位，摘录如下：

Batch 把数据加载到显存，设置渲染状态，CPU调用GPU渲染的过程称之为一个Batch。这其实就是渲染流程的运用阶段，最终输出一个渲染图元（点、线、面等），再传递给GPU进行几何阶段和光栅化阶段的渲染显示。一个Batch必然会触发一次或多次DrawCall，且包含了该对象的所有的网格和顶点数据以及材质信息。把数据加载到显存是指把渲染所需的数据从硬盘加载到内存（RAM），再将网格和纹理等加载到显卡（VRAM），这一步比较耗时。设置渲染状态就是设置场景中的网格的顶点（Vertex）/片元（Fragment）着色器，光源属性，材质等。Unity提供的动态合批（Dynamic Batching ）合并的就是这一过程，将渲染状态相同的对象合并成一个Batch，减少DrawCall。

还有对SetPassCall的解释也很好，摘录如下：

SetPassCall Shader脚本中一个Pass语义块就是一个完整的渲染流程，一个着色器可以包含多个Pass语义块，每当GPU运行一个Pass之前，就会产生一个SetPassCall，所以可以理解为一次完整的渲染流程次数。

由此可见，一个Batch包含一个或多个DrawCall，都是产生是在CPU阶段，而目前普遍渲染的瓶颈恰恰就是CPU，GPU的处理速度比CPU快多了，Draw Call太高，CPU会把大量时间花费在处理Draw Call调用上。如果Batch太大，CPU需要频繁的从硬盘加载数据，切换渲染状态，这个消耗要比DrawCall大，所以后面Unity才逐渐弱化了DrawCall的显示。

再提一下，优化的时候还要关注下Statistics窗口上的三角形数（Tris）和顶点数（Verts），这两个数据也是会影响到性能，比如单个物体的顶点数最好不要超过900，不然会影响到Unity的动态合批。Unity的Statistics窗口上的三角形数（Tris）和顶点数（Verts）并不仅仅是视锥中的梯形内的三角形数和顶点数，而是Camera中 field of view所有取值下的三角形数和顶点数。也就是说，即使当前Game视图中看不到这个 cube，只有 field of view在1-179 范围内都看不到这个cube，stats面板才不会统计，GPU才不会渲染，否则都会渲染，而且Unity不会把模型拆分，这个模型哪怕只有1个顶点需要渲染，Unity也会把整个模型都渲出来。

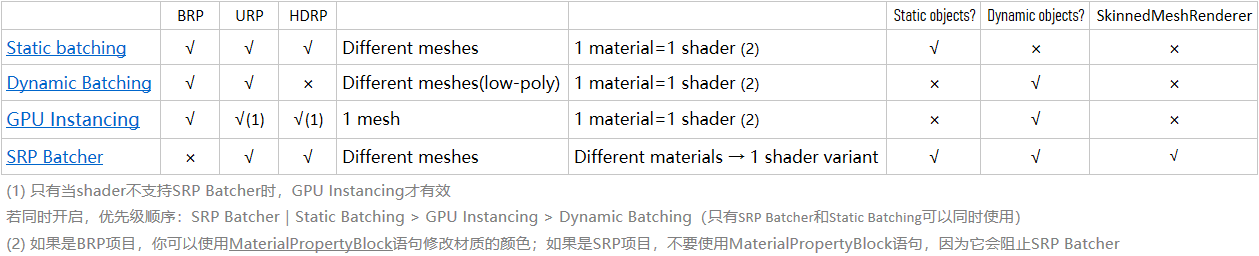

四种优化方式的适用场合

优化方式的优先级

一些细节笔记
