1 光源的Light Mode

光源的Light Mode分为Realtime，Baked，Mixed四种。

Realtime类型

1. 本类型的光源，会根据Shadow Distance项指定的值，以及当前摄像机的位置值，去敲定本光源是否给物体投下阴影。在URP中，Shadow Distance值在Universl Render Pipeline Asset中指定。
2. 在旧管线中，如果启用了【Realtime Global Illumination】选项，realtime光源仅贡献实时的直接光照部分。正因为如此，所以由这种光源产生的影子是纯黑的，不会受别的间接光照的影响
3. 在自定义的管线中，实时光源可以对实时的间接光照部分产生贡献。

Baked类型

1. Unity把Baked类型的光源产生的照明和阴影信息，烘焙到lightmap或者light probe中。
2. baked类型的光源，只贡献了漫反射部分的光照，不贡献镜面高光部分的光照。
3. 只有标识为static的GameObject才接受baked类型的光源产生的照明和阴影。

Mixed类型

1. mixed类型，顾名思义，即是整合了realtime和baked两种模式的特点。采用mixed类型的光源，可以在其贡献的直接光照部分，使用realtime的模式实现，间接光照部分，使用baked模式实现。
2. 在场景中，mixed类型的光源的行为，依赖于【Lighting】窗口中的【Lighting Mode】属性设置。不同的设置，会产生不同的视觉保真度，以及产生不同的性能消耗。
3. 在运行时，可以更改mixed类型的光源的属性。但仅对realtime部分的属性生效。

2【Lighting】窗口中的【Lighting Mode】属性

	直接光照的实现模式	间接光照的实现模式	阴影的实现模式	适用机型
Baked Indirect	real-time	baked	real-time	中端机型
Shadowmask	real-time	baked	部分baked，部分real-time	中高端机型
Subtractive	baked	baked	只对一个平行光渲染real-time阴影	低端机型

Baked Indirect光照模式的一些细节

内置管线，URP,HDRP，都支持本模式

在本模式下，Mixed类型的光源照射到GameObject时，GameObject会收到以下的光影信息如下表：

Shadowmask光照模式的一些细节

与baked indirect模式类似，Shadowmask模式也结合了实时直接光照和烘焙间接光照。但两者不同之处在于在于渲染阴影的方式。Shadowmask模式允许Unity在运行时结合baked阴影和real-time阴影，并在远处渲染阴影。它通过使用额外的光照贴图 纹理称为阴影蒙版，并通过将附加信息存储在光探头。

Shadowmask模式提供所有模式下保真度最高的阴影，但性能成本和内存要求最高。

不同渲染管线对Shadowmask模式的支持程度

管线类型	是否支持
内置管线	支持
URP	从10.1版本开始支持
HDRP	支持

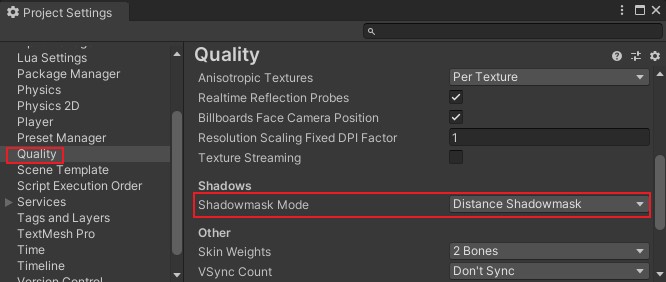

Shadowmask模式有两种，一种是Distance Shadowmask，另一种是Shadowmask。在Project Setting界面的Quality选项可以指定，如下图所示：

Shadowmask的实现细节

采用shadowmask模式对场景进行烘焙时，会生成与光照图在同一目录下的，导入纹理格式为shadowmask的，以_shadowmask为后缀的shadowmask纹理贴图。

在运行时，Unity 使用shadowmask纹理贴图来确定某个像素是否在阴影中。shadowmask纹理贴图包含有关烘焙光源的遮挡信息。shadowmask纹理贴图与相应的光照图共享相同的 UV 布局和分辨率。还针对每个纹素包含最多四个光源的遮挡信息（以 RGBA 格式存储，故而可以看到在win，android，ios平台上）。

如果超过四个光源发生重叠，即有多于4个光源对当前像素贡献了光影，多余光源会回退（fall back）至Baked模式来执行烘焙。烘焙系统会决定哪个光源回退至烘焙光照，并在各烘焙之间保持一致，除非您修改其中某个重叠的光源。光照探针也会接收最多四个光源的相同信息。

Unity处理光源重叠（light overlapping）的方式，是不依赖于接受阴影的GameObject（shadow receiving objects）。因此，一个GameObject可受到全部来自同一个Shadowmask/Probe的十个不同混合光源的影响，只要这些光照包围体在空间中的任何点都不重叠即可。如果某些光源重叠，则 Unity 会使用更多通道。如果某个光源确实发生重叠而所有四个通道都在使用中，则该光源将回退至完全烘焙。

Subtractive光照模式的一些细节

在此模式下，所有的mixed类型的灯，其直接照明和间接照明都以baked形式提供。Unity把静态GameObject投下的影子，也烘焙进光照贴图中。而唯一的一个主平行光，则以real-time的模式，给动态GameObject产生影子。

因为此模式下阴影是烘焙进光照图内的，所以Unity没有足够的数据信息支持在运行时混合baked和real-time的阴影。所以在此模式下，Unity提供了一个Realtime Shadow Color参数，用来混合baked和real-time的阴影， 以减弱光照图贴图中的阴影效果，

不同渲染管线对Subtractive模式的支持程度

管线类型	是否支持
内置管线	Yes
URP	Yes
HDRP	Yes

改变阴影颜色

当使用本模式时，Unity 会在【Lighting】窗口中显示Realtime Shadow Color实时阴影颜色属性。当 Unity 将real-time阴影与baked阴影相结合时，它会使用此颜色。更改此值以近似场景中间接照明的颜色，以更好地匹配实时阴影与烘焙阴影。

四种不同的光照模式下GameObject所接受的光影信息

3 Lighting界面中的Progreesive Update选项的详细解析：

当勾选上【Progressive Update】这一项时，在编辑阶段，在当前镜头下看到的场景某一部分时，假定这一部分覆盖了多张光照图，Unity会优先烘焙这多张光照图（所覆盖到场景的那部分）。而如果不勾选的话，就只能完全烘焙完一张，再接着其他张。勾选此项，可以一边编辑一边看光线烘焙的效果对不对。而不用等到全部都烘焙再看效果。这一部分的内容细节可参照如下引用

Lightmap Baking：Progressive GPU源码分析 相机裁剪就是从相机出发，发射ray到lightmap所有texel所在的世界坐标，如果该ray能够打到texel的世界坐标，没有被遮挡或发射到相机视锥之外，则说明该texel位于相机视野内，能够被观察到。

相机裁剪主要是为了满足Unity的Prioritize View的实现，在开启这个功能的情况下，Unity会优先bake位于相机视野内的lightmap的texel，这些texel称为visible texel，只有等到这些texel都converge之后，才会去bake其他texel。这也是Unity称其为Progressive方法的重要原因。

当开启Prioritize View的时候，尽管相机视野内的texel隶属于不同的lightmap，但会在一次pass中逐lightmap进行bake，所有相机可见的texel在一次pass中都会被计算。

而如果关闭Prioritize View，则Unity会把lightmap一张一张地bake，只有第一张lightmap完全converge之后，才会去bake第二张lightmap，这里可能是考虑了内存和显存的占用问题。

光照图中的Directional Mode
